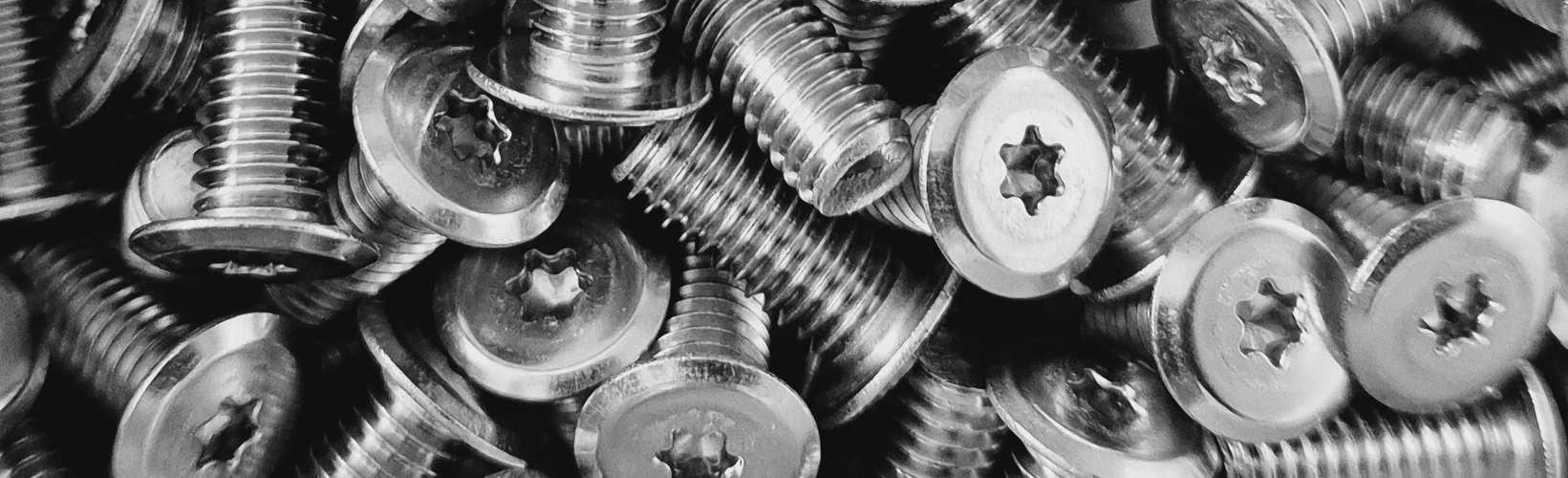

Flachkopfschrauben

Werksnorm SF7984 / 310SLIM ®

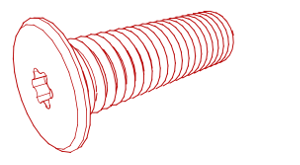

Zylinderkopfschrauben mit TX SUPER FLACH

kurz Information:

Es handelt sich bei diesem Produkt um eine einzigartige zylindrische Flachkopfschraube mit herausragenden Merkmalen.

  1. Der Kopf liegt bündig auf dem Werkstück (keine Senkbohrung erforderlich).
  2. Der Kopfdurchmesser ist geringfügig größer als vergleichbare Schrauben und ermöglicht das Ausrichten von Werkstücken, wenn diese mit Langlöchern oder übermaßlöchern ausgeführt wurden.
  3. Das Gewinde wurde sehr nah bis zur Kopfauflagefläche gerollt. Somit ist die Montage von dünnen Blechen möglich.
  4. Die niedrige Kopfhöhe von <= 1mm hält sich dezent in der Optik zurück und stört nicht das Erscheinungsbild Ihres Produktes.
  5. Darüber hinaus wird das Gewicht stark reduziert.
  6. Die Flachkopfschraube ist mit einem Innensechsrund (TX) ausgestattet.
  7. Der TX Antrieb ermöglicht hohe Drehmomente zum Montieren und Demontieren der Schraube, ohne das der Antrieb verschleißt.
  8. Im Bewusstsein unserer Verantwortung finden Sie das Bruchdrehmoment im Vergleich zu Standardschrauben im Punkt 8.

  • Die Schraube ist aus nichtrostendem Stahl (A2) gefertigt und ist für Anwendungen im Außen- und Inneneinsatz geeignet.
  • Mit der Herstellung in Japan sorgen wir für zuverlässige Qualität auf höchstem Niveau, Schraube für Schraube.
  • Die aufgeführten Abmessungen liefern wir innerhalb von 24 Stunden aus unserem Lagervorrat. Starten Sie jetzt Ihre Onlineanfrage!
Material: V2A-50
RoHS & REACH: konform
Oberfläche: blank

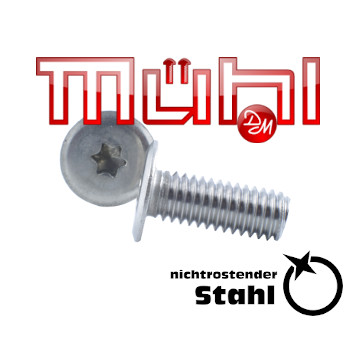

Werksnorm SF7984 Zylinderkopfschrauben mit TX SUPER FLACH
Werksnorm SF7984 Zylinderkopfschrauben mit TX SUPER FLACH Werksnorm SF7984 Zylinderkopfschrauben mit TX SUPER FLACH Werksnorm SF7984 Zylinderkopfschrauben mit TX SUPER FLACH PDF-Dokument

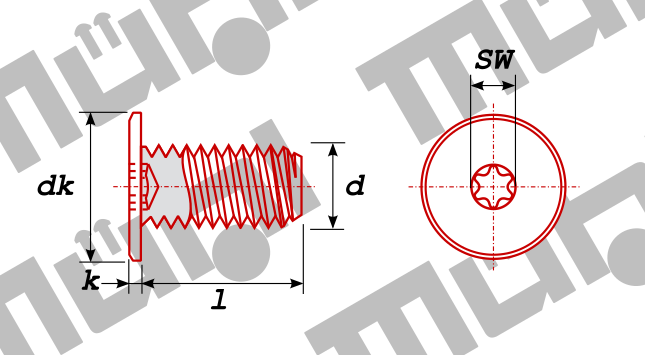

technische Details, Abmessungen in [mm]
d M 2 M 2,6 M 3 M 4 M 5 M 6
dk 4 6 7 8 9 12
k 0,5 0,6 0,8 0,9 1 1,2
SW TX 4 TX 5 TX 6 TX 8 TX 10 TX 20

Stück je Verpackungseinheit
l | d M 2 M 2,6 M 3 M 4 M 5 M 6
4 100 100 100
5 100 100
6 100 100 100 100
8 100 100 100 100 100 100
10 100 100 100 100 100 100
12 100 100 100 100 100 100
16 100 100 100 100
20 100 100 100
25 100 100 100
30 100 100
35 100
40 100
l | d M 2 M 2,6 M 3 M 4 M 5 M 6


verfügbare Abmessungen:

M 2: dk 4; k 0,5; SW TX4

M 2,6: dk 6; k 0,6; SW TX5

M 3: dk 7; k 0,8; SW TX6

M 4: dk 8; k 0,9; SW TX8

M 5: dk 9; k 1; SW TX10

M 6: dk 12; k 1,2; SW TX20





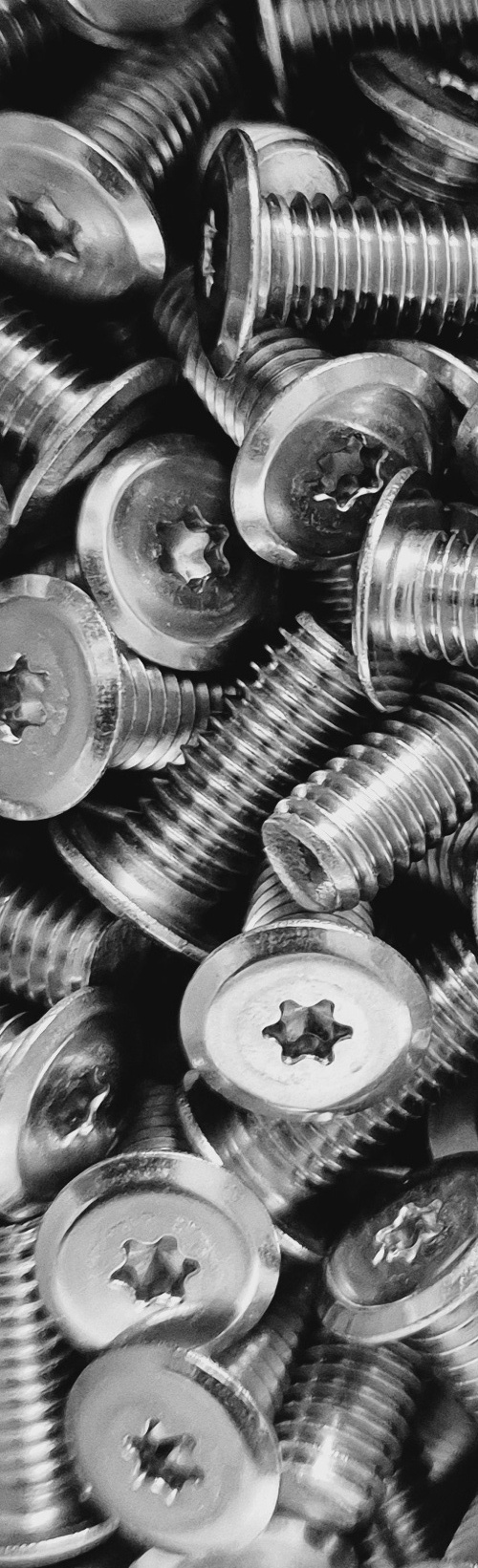

Produktvorstellung im Detail



Schraubenkoepfe im Vergleich
1. Problemstellung, Befestigung einer dünnen Platte (Stahlblech) mit Schrauben:
  • Senkkopfschrauben bauen hoch auf, versenkt man die Köpfe bündig zum Obermaterial, kommt der untere Teil des Senkkopf bis in das aufliegende Bauteil. Nebeneffekt, die Senkschraube zentriert die Bauteile zueinander.
  • Die Linsenkopfschraube steht trotz niedriger Kopfhöhe weit über das Obermaterial hinaus.
  • Die Super Flachkopfschraube liegt bündig auf dem Obermaterial. Der Kopf baut nur sehr niedrig auf <= 1,2 mm.


Kopfdurchmesser der Super Flachkopfschraube
2. Der Kopfdurchmesser ist geringfügig größer als vergleichbare Schrauben.
3. Das Gewinde wurde bis unter den Kopf gerollt, somit können auch sehr dünne Platten befestigt werden.


Super Flachkopfschrauben, Kopfhöhe
4. Die Kopfhöhe hat direkten Einfluss auf das Gewicht der Schraube. Der Vergleich zeigt die Super Flachkopfschraube mit anderen Kopfformen, die Ausgangsgröße ist M 5.


Super Flachkopfschrauben, Gewichte
5. Super Flachkopfschrauben in Aluminium, Edelstahl, und Stahl verzinkt im direkten Vergleich. Ausgangsgröße M 5 x 10 jeweils 100 Stück.


Super Flachkopfschrauben, Antrieb
6. Antrieb der Super Flachkopfschraube:
  • Die Super Flachkopfschraube ist mit einem Innenvielzahnantrieb (TX) ausgefürt. Der hier verwendete TX Antrieb ist definiert nach JIS B1015 bzw. ISO 10664.
  • Vorhandene TX Schraubendreher können problemlos verwendet werden.


Super Flachkopfschrauben, Antriebstiefe
Die Tiefe des TX Antriebs ins Auge genommen.
  • Sozusagen der Schlüssel zum Erfolg dieser super flachen Schraube, der TX Antrieb.
  • Der Antrieb ist so tief wie nötig und so flach wie möglich gehalten worden. Dies gibt der Schraube eine maximale Zugfestigkeit bei gleichbleibend hohrer Verschleißfestigkeit des Antriebes.
  • Enbenfalls wird so das Aufrollen des Gewindes bis unterhalb des Kopfes ermöglicht ohne den Antrieb zu zerstören.


Drehmomentverlauf von Super Flachkopfschrauben
7. Analyse des Bruchdrehmoments
  • Der aufgezeichnete Drehmomentverlauf von M 3 Super Flachkopfschraube, Schraubenbruch bei 1,10 Nm.

Flachkopfschraube nach Drehmomentverlauf
Der TX Antrieb bleibt verschleißfrei, das Werkzeug hingegen hat den Kräften nicht standgehalten.


Bruchdrehmomente der Super Flachkopfschraube
8. Im Vergleich das Bruchdrehmoment von Super Flachkopfschrauben VS Linsenkopfschrauben.
